由于其高可靠性和实时性的特点 ,CAN总线能够满足系统高性能的要求 ,已经深入到各个行业 ,例如专业车辆、工业控制、医辽器械、海事应用等。CAN的标准协议 CAN2.0协议和国际标准 ISO11898是设计 CAN应用系统的基本依据 ,但它们只是定义了物理层和数据链路层 ,没有对应用层进一步规范 ,本身并不完善 ,需要一个更开放的、标准化的高层协议来定义 CAN报文中的标识符和字节数据。在此背景下 ,由 CiA(CANin Automation)组织监督开发了CANOpen高层协议。在 2002年,已经形成欧洲标准 EN50325-4。 CANOpen的最大优点之一就是实现较为简单。

CANOpen协议是基于 CAN串行总线系统和应用层 CAL的高层协议 ,也是一种针对于行业的标准化的协议。CANOpen协议为分布式控制及嵌入式系统的应用提供了必要的实现方法 ,主要提供 :(1)不同 CAN设备间的互操作性、互换性。(2)标准化、统一的系统通讯模式。(3)设备描述方式和网络功能。(4)网络节点功能的任意扩展。

CANOpen协议以通讯规范 CiA DS-301为基础 ,规定了一系列的设备规范 ,如 CiA DSP-401,CiA DSP-404等,从而提供了配置通讯参数和数据的方

王俊波 :博士研究生本工作得到国家自然科学基金重点项目 (60334010),国家自然科学基金项目 (60474047)高等学校博士学科点专项基金项目 (20030561013)以及广东省自然科学基金项目 (31406)的资助 法,规定了设备间的通讯及特定设备间的特定行为 (如数字 I/O、模拟 I/O、RS485通讯等 ),并定义了标准化的应用对象、基本功能以及网络功能。

CANOpen协议采用对象字典 (OD)、电子数据文档 (EDS)等一系列概念来描述设备和协议的相关信息 ,还规定了服务数据对象 (SDO)、过程数据对象 PDO、网络管理等多种通讯机制。在本文中 ,主要是对对象字典、服务数据对象 (SDO)、过程数据对象 (PDO)进行了简要的分析。

1对象字典 (OD)

对象字典是设备规范中最重要的部分。实际上 ,它是一组参数和变量的有序集合 ,包含了设备描述及设备网络状态的所有参数 ,也就是说 ,通过网络可以采用有序的预定义的方式来访问的一组对象。

CANOpen协议采用了带有 16位索引和 8位子索引的对象字典 ,对象字典的结构如表 1所示。一个主节点或配置工具能够访问从节点的对象字典中的所有值。

表 1对象字典结构

对象字典的实现是整个 canopen协议的关键。所

--:82-946

以,在使用对象字典来建立对象的描述时 ,要能够正确描述所建立的对象含义。例如 ,一个节点的两个模拟通道的对象字典的描述 ,如表 2所示。对于这样的描述 ,可以通过建立包含所有对象信息的库文件来实现,以类似于 C语言的方式来实现。

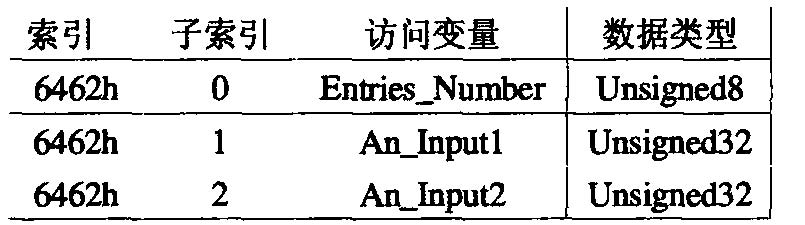

表 2对象字典的描述

用于实现上述对象字典的 C语言结构 :

typedefstruct {

UNSIGNED8 Entries_Number;

UNSIGNED32 An_Input1;

UNSIGNED32 An_Input2;

}Analog_Input;

2服务数据对象 (SDO)

SDO用于建立客户 /服务器关系 ,客户设备具有读写访问 ,且一个 canopen设备必须至少实现一个服务器的 SDO,基于 CAL的通讯报文规范来访问设备的对象字典。

通过 SDO服务 ,可以访问对象字典的条目 ,这些条目可能包含有任意长度的数据和数据类型。所以 SDO服务可以用于在服务器和客户间互相传送多个数据集合。SDO的传送机制有三种 :(1)分段传送 :大于 4个字节的数据 ,如果设备支持大于 4个字节传送时,则此项是必需的。(2)加速传送 :数据长度小于或等于 4个字节 ,此项是必需的。(3)分块传送 :用于较长数据的传送 ,此项是可选的。

为了进行标准的分段 /加速传送 ,SDO定义了 6个确认服务 (SDO下载 ,SDO上传 ,启动 SDO上传 ,启动 SDO下载 ,下载 SDO段和上传 SDO段)和一个非确认服务 (中止 SDO传送 )。

对于启动 SDO下载协议。由客户向服务器发出请求,我们可以看看是如何来访问 CANOpen设备中的对象字典的。启动 SDO下载协议与对象字典的关系 ,如图 1所示。注意 :对象字典中的文本描述或数据类型是不能够被传送的。

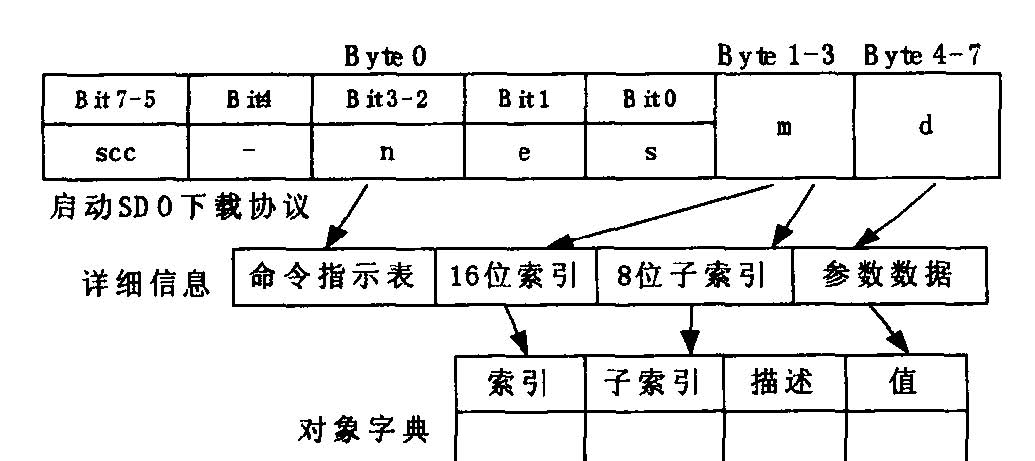

图 1启动 SDO下载协议与对象字典的关系一个节点向其它节点发送 SDO时,所使用报文 CAN-ID为 600h+Node-ID。

例如 ,将值 0x31FF写入节点 0x01的索引为 0x6012,子索引为 2的对象字典中 ,对应的字节赋值 ,如图 2所示。根据 SDO协议 ,连接对象报文的标识符 (COB-ID)为 600h+01h=601h。Byte0为 2B,表示客户向服务器发出下载请求 ,采用加速传送方式 ,并且显示字节长度。Byte1和 2表示索引和子索引分别为6012h和 2h。Byte3为 02h,表示传送的数据为 2个字节。Byte4和 5表示传送数据值为 0x31FF。

图 2对应的字节赋值

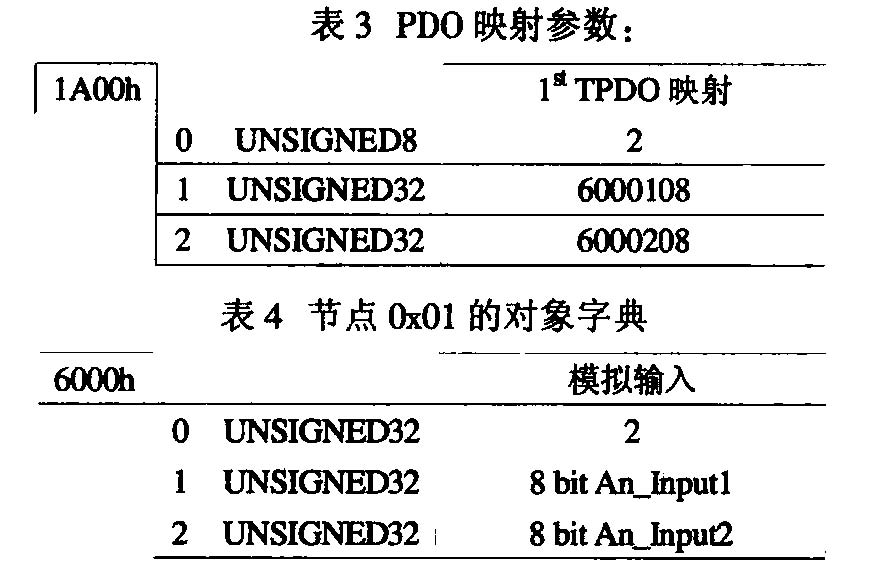

3过程数据对象 (PDO)

5结束语

CANOpen协议的应用在国外已经深入到各个领域,而且正在进一步完善和发展 ,特别是在嵌入式系统、工业机械装置等方面的应用已经体现了其优异的特性 ,将对我国测控自动化、计算机测量等都将产生重要影响。本文具有参考价值和实用性 ,(转 158页)

算控制量 δ,最后将计算结果通过双口 RAM送到脉冲发生器。由于 DSP的运算速度很快 ,所以完全可以在 500μs的周期内实现采样、读取数据及实现各种复杂的控制算法并查表计算出 STATCOM逆变器输出电压与系统电压间的相位差 δ,实际的程序编制运行中已经证明了这一点。图 3是主控制器主程序流程图和定时器中断服务程序流程图。82-946

4控制算法仿真结果

本次仿真软件用 MATLAB6.1 PSB(电源系统模块 )控制工具箱 ,将含有采用电流间接控制方法的 STATCOM接入一个单机无穷大系统 ,假设系统其中的一条线路在 0.3秒发生瞬时两相对地短路 ,在 0.45秒切除故障线路 ,记录发电机机端电压、功角的动态仿真特性曲线 ,无 STATCOM的系统和装有 STATCOM的系统的仿真结果对比分别如图 4、图 5所示。

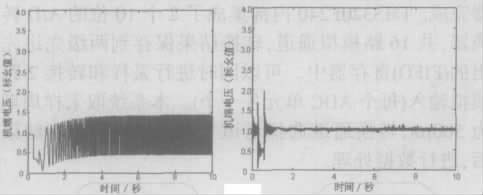

a.无 STATCOM时 b.有 STATCOM时图 4机端电压仿真曲线
