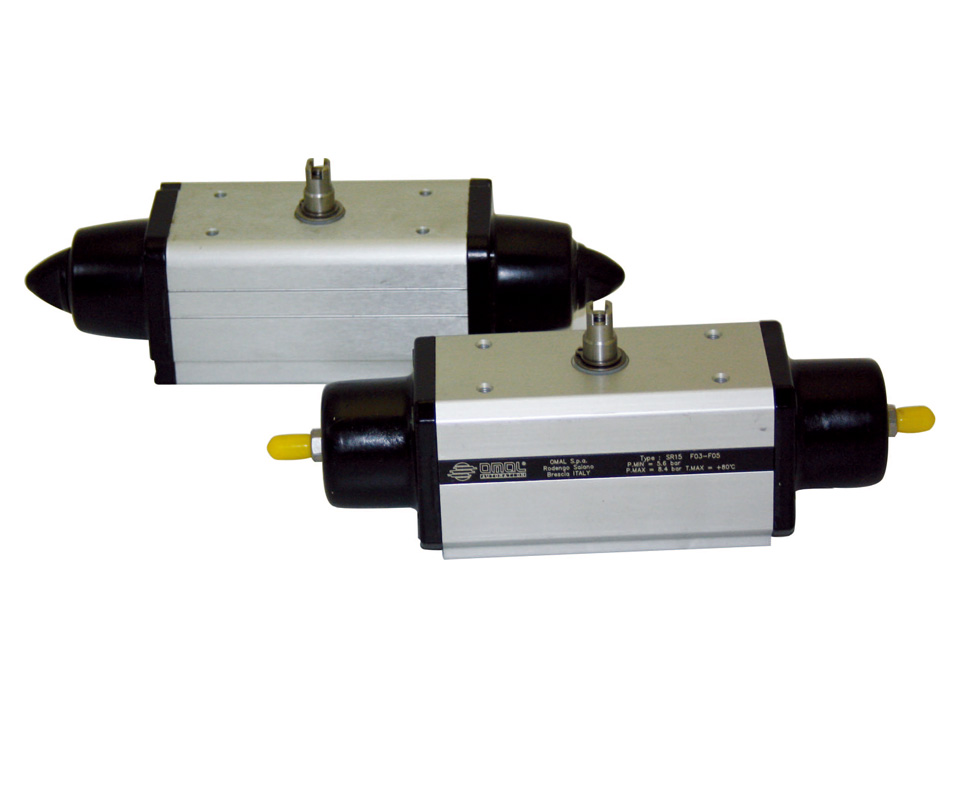

Aluminium double acting _ |
|
|
简介：OUTPUT TORQUE TABLE (Nm) a° = ROTATION ANGLE SIZE a° 3 bar 4 bar 5 bar 5,6 bar 6 bar 7 bar 8 bar DA 8 0° 4,3 5,7 7,1 8 8,6 10 11,4 45° 2,1 2,8 3,6 4,0 4,3 5 5,7 90° 4,3 5,7 7,1 8 8,6 ... |
|
Brand
|
|
|
| Made In |
|
| Modle |
PXF2081
|
| Disctount |
|
|
| PassionTech Ord |
OrderNum |
Product Name |
Price RMB |
Brand |
|
|
|
| OUTPUT TORQUE TABLE (Nm) a° = ROTATION ANGLE |
| SIZE |
a° |
3 bar |
4 bar |
5 bar |
5,6 bar |
6 bar |
7 bar |
8 bar |
| DA 8 |
0° |
4,3 |
5,7 |
7,1 |
8 |
8,6 |
10 |
11,4 |
| 45° |
2,1 |
2,8 |
3,6 |
4,0 |
4,3 |
5 |
5,7 |
| 90° |
4,3 |
5,7 |
7,1 |
8 |
8,6 |
10 |
11,4 |
| DA 15 |
0° |
8 |
10,7 |
13,4 |
15 |
16,1 |
18,8 |
21,4 |
| 50° |
4 |
5,4 |
6,7 |
7,5 |
8 |
9, |
10,7 |
| 90° |
6 |
8,1 |
10,1 |
11,3 |
12,1 |
14,1 |
16,1 |
| DA 30 |
0° |
16,1 |
21,4 |
26,8 |
30 |
32,1 |
37,5 |
42,9 |
| 50° |
8 |
10,7 |
13,4 |
15 |
16,1 |
18,8 |
21,4 |
| 90° |
12 |
16,1 |
20,1 |
22,5 |
24,1 |
28,1 |
32,1 |
| DA 45 |
0° |
24 |
32,1 |
40,2 |
45 |
48,3 |
56,4 |
64,2 |
| 50° |
12 |
16,2 |
20,1 |
22,5 |
24 |
28,2 |
32,1 |
| 90° |
18 |
24,3 |
30,3 |
34 |
36,3 |
42,3 |
48,3 |
| DA 60 |
0° |
32,1 |
42,9 |
53,6 |
60 |
64,3 |
75 |
85,7 |
| 50° |
16,1 |
21,4 |
26,8 |
30 |
32,1 |
37,5 |
42,9 |
| 90° |
24,1 |
32,1 |
40,2 |
45 |
48,2 |
56,3 |
64,3 |
| DA 90 |
0° |
48 |
64,2 |
80,4 |
90 |
96,6 |
112,8 |
128,4 |
| 50° |
24 |
32,4 |
40,2 |
45 |
48 |
56,4 |
64,2 |
| 90° |
36 |
48,6 |
60,6 |
68 |
72,6 |
84,6 |
96,6 |
| DA 120 |
0° |
64,3 |
85,7 |
107,1 |
120 |
128,6 |
150 |
171,4 |
| 50° |
32,1 |
42,9 |
53,6 |
60 |
64,3 |
75 |
85,7 |
| 90° |
48,2 |
64,3 |
80,4 |
90 |
96,4 |
112,5 |
128,6 |
| DA 180 |
0° |
96 |
128,4 |
160,8 |
180 |
193,2 |
225,6 |
264,8 |
| 50° |
48 |
64,8 |
80,4 |
90 |
96 |
112,8 |
128,4 |
| 90° |
72 |
97,2 |
121,2 |
135 |
145,2 |
169,2 |
193,2 |
| DA 240 |
0° |
128,6 |
171,4 |
214,3 |
240 |
257,1 |
300 |
342,9 |
| 50° |
64,3 |
85,7 |
107,1 |
120 |
128,6 |
150 |
171,4 |
| 90° |
96,4 |
128,6 |
160,7 |
180 |
192,9 |
225 |
257,1 |
| DA 360 |
0° |
192 |
256,8 |
321,6 |
360 |
386,4 |
451,2 |
513,6 |
| 50° |
96 |
129,6 |
1610,8 |
180 |
192 |
225,6 |
264,8 |
| 90° |
144 |
194,4 |
242,4 |
270 |
290,4 |
338,4 |
386,4 |
| DA 480 |
0° |
257,1 |
342,9 |
428,6 |
480 |
514,3 |
600 |
685,7 |
| 50° |
128,6 |
171,4 |
214,3 |
240 |
257,1 |
300 |
342,9 |
| 90° |
192,9 |
257,1 |
321,4 |
360 |
385,7 |
450 |
514,3 |
| DA 720 |
0° |
384 |
513,6 |
643,2 |
720 |
772,8 |
902,4 |
1027,2 |
| 50° |
192 |
259,2 |
321,6 |
360 |
384 |
451,2 |
529,6 |
| 90° |
288 |
388,8 |
484,8 |
540 |
580,8 |
676,8 |
772,8 |
| DA 960 |
0° |
514,3 |
685,7 |
857,1 |
960 |
1028,6 |
1200 |
1371,4 |
| 50° |
257,1 |
342,9 |
428,6 |
480 |
514,3 |
600 |
685,7 |
| 90° |
385,7 |
514,3 |
642,9 |
720 |
771,4 |
900 |
1028,6 |
| DA 1440 |
0° |
768 |
1027,2 |
1286,4 |
1440 |
1545,6 |
1804,8 |
2057,4 |
| 50° |
384 |
518,4 |
643,2 |
720 |
768 |
902,4 |
1059,2 |
| 90° |
576 |
777,6 |
969,9 |
1080 |
1161,6 |
1353,6 |
1545,6 |
| DA 1920 |
0° |
1028,6 |
1371,4 |
1714,3 |
1920 |
2057,1 |
2400 |
2742,9 |
| 50° |
514,3 |
685,8 |
857,1 |
960 |
1028,6 |
1200 |
1371,4 |
| 90° |
771,4 |
1028,6 |
1285,7 |
1440 |
1542,9 |
1800 |
2057,1 |
| DA 3840 |
0° |
2050 |
2840 |
3425 |
2480 |
4110 |
4800 |
5485 |
| 50° |
1025 |
1370 |
1710 |
1920 |
2055 |
2400 |
2740 |
| 90° |
1540 |
2055 |
2570 |
2880 |
3085 |
3600 |
4014 |
TECHNICAL FEATURES
Torque from 8 Nm to 3840 Nm.
Mounting flange according to DIN/ISO 5211 DIN 3337
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16.
NAMUR connection for accessories.
Rotation angle 90°
Torque: directly proportional to the air supply (see table).
The code numbers after the DA letters, always correspond to the breakaway torque in Nm by 5,6 bar air supply.
WORKING CONDITION
Temperature: from 0°C to +80°C; from -20°C to +80°C with dry air only. (+150°C in special execution)
Air supply: 5,6 bar; maximum 8,4 bar.
Operating media: compressed filtered air, not necessarily lubricated.
In case of lubricated air, either non detergent oil or NBR compatible oil, must be used.
|
|
|
|
|
