PCAN-Diag 2

手持式can总线诊断仪

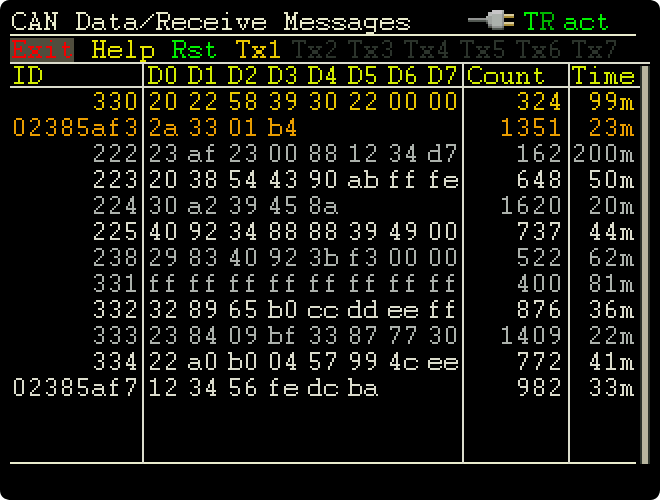

PCAN-Diag2 can总线诊断仪是一款具有多种功能的手持式CAN诊断工具，它能够检测can总线，如can总线的传输速率（比特率）检测，总线负载测量和终端测量。 也可以接收CAN报文，它可以传输单个报文或它们的整个序列。 另外，内部存储卡可以示踪和回放CAN通讯。

PCAN-诊断仪内置的2通道示波器可显示CAN信号。单个CAN ID和各种事件可用于触发。从模拟信号解码CAN帧，例如，探测帧内的错误。

接收到的CAN报文可以用符号显示，更清晰和轻松分配。通过产品附带的 PCAN Symbol Editor 符号编辑软件可轻松生成符号文件。

OLED彩色显示屏可在强烈的环境光线下清晰显示。用户可用一个旋钮选择和操作单个诊断功能。可替换高速CAN，CAN收发器模块可以根据需要与低速或单线CAN连接。

点击图片看大图

特点

• 高速CAN( ISO 11898-2），CAN 收发器模块可根据需要换成低速 CAN（ISO 11898-3）或者单线 CAN（SAE J2411）
• CAN连接是9针的D-Sub

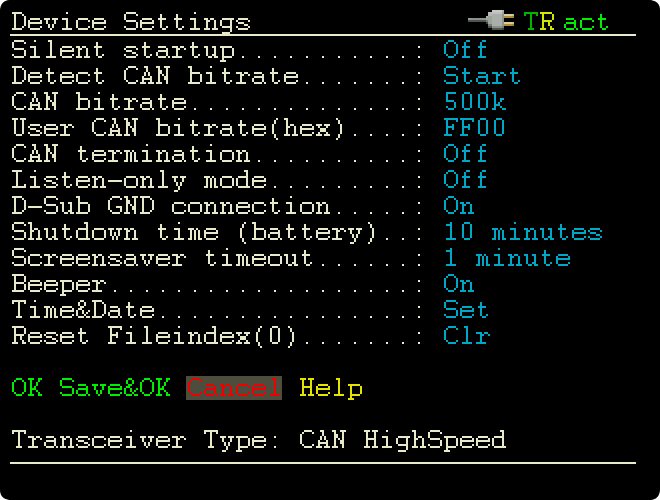

• 可选择固定的或8个用户自定义的比特率
• OLED显示屏：320x240像素分辨率
• 电池（4节1.5V AA）供电或者使用附带的电源适配器（适配器上有低电压插座）
• 在工程项目中管理设备配置、传送列表、符号文件以及所有记录的数据（截屏和CSV文件）
• 内置了最小1GB 内存卡用于保存工程项目。也可以通过连接PC使用USB大容量存储器
• 工作温度：0 至 50 °C (32 至 122 °F)

功能概述：

• 通过符号文件用符号显示接收的CAN报文，兼顾枚举（数值
  的列表），多工器，和ID范围。

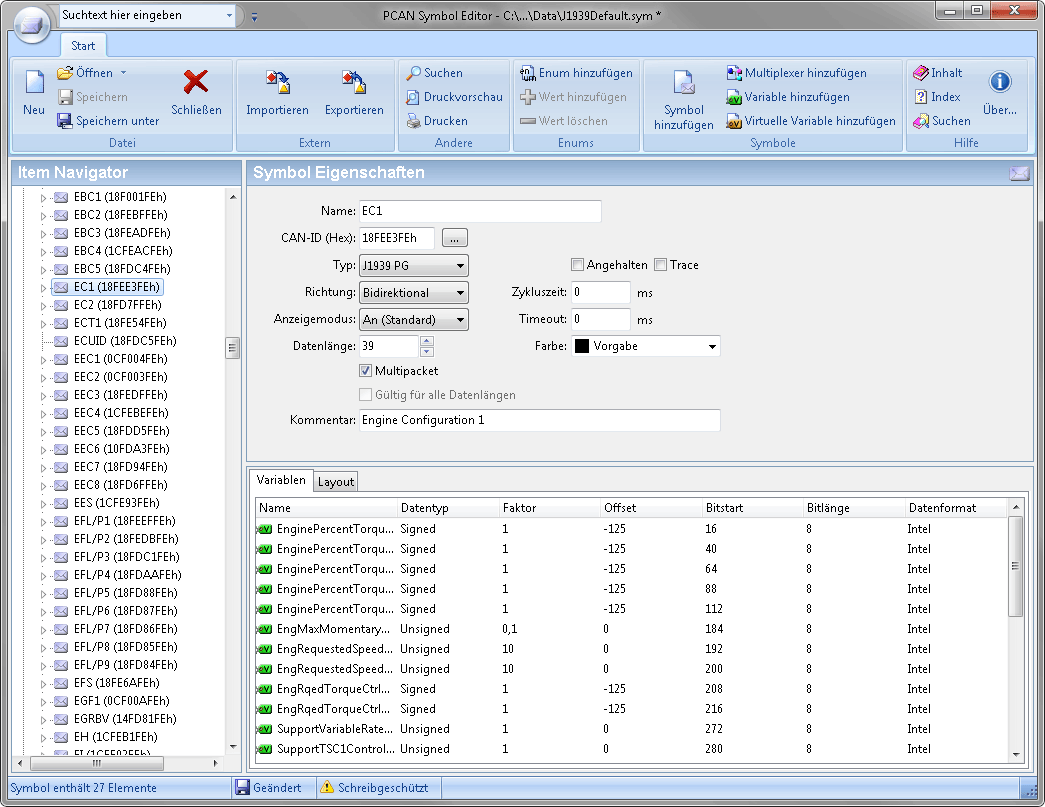

• 符号文件可以通过附带的 PCAN Symbol Editor 符号编辑器软件创建
• 记录接收的CAN报文到内存卡上
• 回放波形文件
• 通过Windows®软件可把波形文件转换成各种输出格式
• 传送单个 CAN 帧或 CAN 帧列表
• 十进制, 十六进制, 或二进制录入CAN数据。在运行时（runtime）期间数据改变单个传送的报文

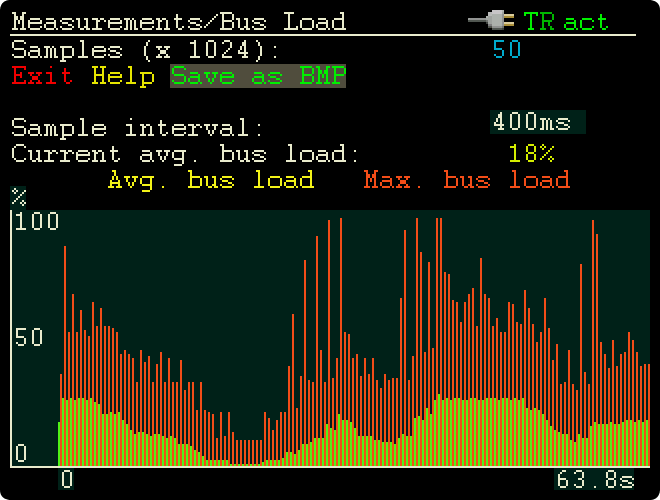

• 测量can总线负载，用时间图显示
• 总线负载时间图可以保存为位图截屏格式
• 即便系统正在运行，也可测量高速can总线的CAN终端
• 根据所使用的收发器模块，可切换所连接总线的CAN终端
• 测量CAN连接槽（D-Sub接口）所有引脚的电压水平
• 在工程项目中管理设备配置、传送列表、符号文件以及所有记录的数据（截屏、踪迹、和CSV文件）

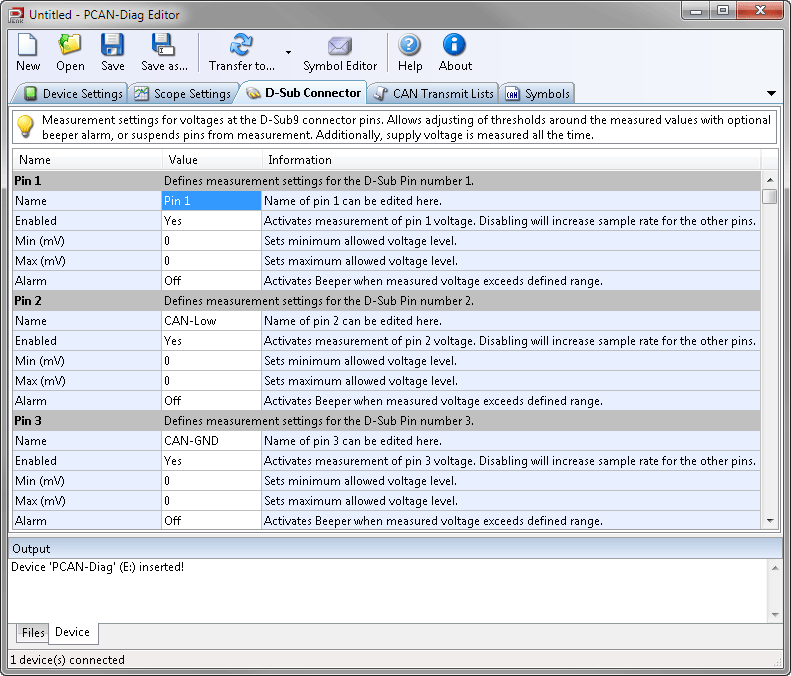

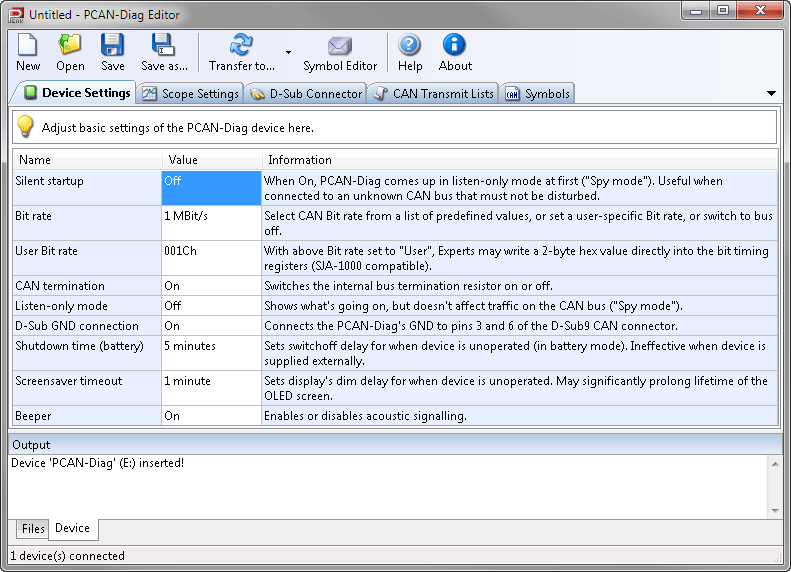

PCAN-Diag Editor 编辑软件特性（Windows）：

• 方便配置所有可用设备
• 编译传送列表
• 配置高达8个比特率每个工程项目
• 设备配置、传送列表以及相关符号文件可保存在工程项目中
• 通过USB连接将工程项目传送到PCAN-Diag 2的内存卡

点击图片看大图

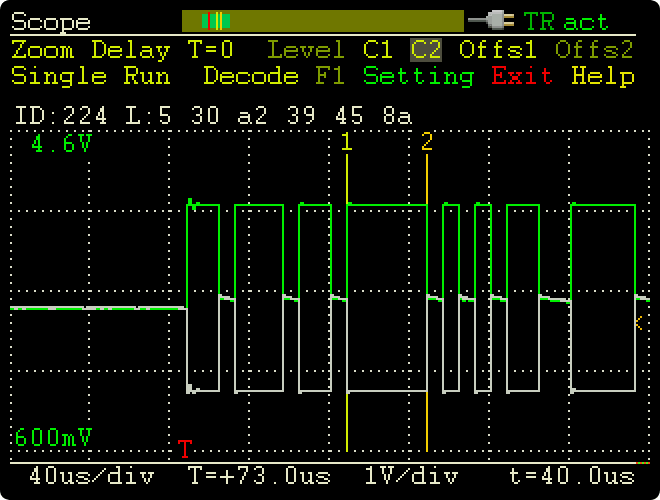

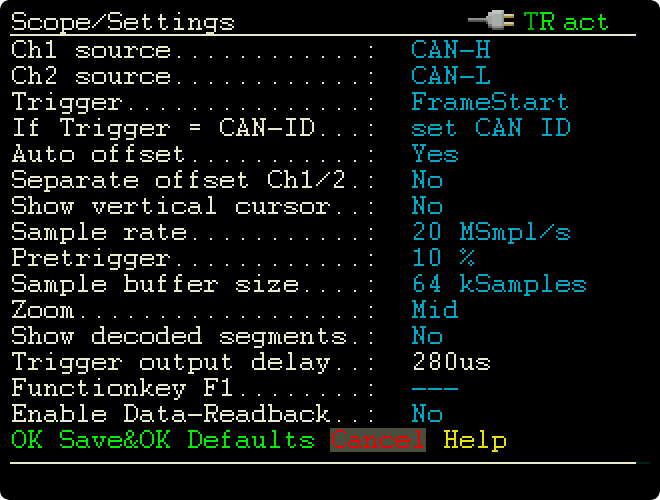

示波器功能

• 示波器含两个独立测量通道，每个通道最大采样率为20MHz
• 显示CAN高和CAN低信号，以及两个信号之间的差
• 通过BNC连接的探头可检测外部信号（频率可达1 MHz)
• 触发可配置为帧开始，帧结束，CAN错误，或者基于它们的CAN ID的单独的CAN帧
• 可用BNC接头触发外部测量设备
• 原始CAN帧描述
• 从记录的信号踪迹解码CAN帧
• 当前显示可存储为位图截屏
• 存储器深度可设置到 64 kS
• 记录的数据可存储为 CSV 文件
• 扩展的缩放功能
• 时间测量，分辨率可达50 ns

点击图片看大图

货品清单：

• PCAN-Diag 2，塑料壳
• 配置软件PCAN-Diag Editor，用于 Windows 7/Vista/XP (32/64-bit)
• PCAN Symbol Editor 符号编辑软件，用于 Windows系统 【详细说明】
• 转换软件 PEAK-转换器 for Windows® 7/Vista/XP (32/64-bit)
• 电池规格(4 x 1.5 V AA)
• Micro USB接头电缆
• 电源适配器
• PDF格式说明书
• 快速使用指引

存放在防震塑料盒内发运
